Krijg Precieze Resultaten met de Shovel Loader Indicator s 100-12 000kg Weegbereik en 1/100 000 Resolutie
Productdetails:
| Plaats van herkomst: | CHINA |
| Merknaam: | Supmeter |
| Certificering: | CE |
| Modelnummer: | BST106-N59 [B] |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1SET |
|---|---|
| Prijs: | Onderhandelbaar |
| Verpakking Details: | 1set/carton |
| Levertijd: | 3-30 werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 200sets/month |
|
Gedetailleerde informatie |
|||
| Display: | TFT Color Screen | Power Supply: | DC24V±20% |
|---|---|---|---|
| Communication Protocol: | MODBUS ASCII | IP Grade: | IP65 |
| printer: | Build in | Keypad: | English |
| Markeren: | De Indicator van de de Schoplader van het stofbewijs,SS de Laderindicator van de Dekkingsschop,USB-de Indicator van de Schoplader |
||
Productomschrijving
Technische specificaties
| Afbeelding | 640×480 TFT-kleurbeeldscherm voor het weergeven van Engelse tekens | |
| Gewichtsvertoonbereik | -99,999~+999,999 | |
| Systeemgewichtsbereik | 100 tot 12.000 kg | |
| Schaalverdeling | Facultatief 1, 2, 5, 10, 20, 50 kg | |
| Display resolutie | 1/100,000 | |
| Interface van de positie-sensor | 2 Signalinvoer van de schakelaar | |
| Uitgangsspanning | DC12V | |
| Max. Uitgangsstroom | 100 mA | |
| Interface van de oliedruksensor | 2 Signalinvoer van de schakelaar | |
| Opwindingspanning/max.stroom | DC12V/100mA & DC5V/100mA | |
| Signalinvoerbereik | Optioneel 0~20mV, 0~5V[Werkinstelling] | |
| ¥-△ADC | 24-bit, 1,000,000 Intern gebruikte code | |
| Frequentie van de bemonstering | 400 Hz | |
| Niet-lineariteit | 0.005% FS | |
| Digitale communicatie-interface | Voorstel voor een richtlijn van de Raad | RS232 |
| Verslag afdrukken | 10000 Laadgegevens kunnen worden opgeslagen, opgevraagd en afgedrukt en elk record kan 50 stuks bevatten | |
| IP-klasse | IP65 | |
Specificaties van de positiesensor
- HALL-type nabijheidsschakelaars
- Werkspanning: DC5~24V.
- Detectie afstand: 1 ~ 8 mm.
- Reactiefrequentie: 5KHz.
- Vaste stroom: max. 2 mA.
- Draadgrootte: M8 × 1 mm.
- Gebruikstemperatuur: -25°C tot +70°C.
- Beschermingsniveau: IP67.
Standaard detecterend doel
- Permanente magneet.
- Grootte: 30 × 10 × 5 mm.
Specificaties van de oliedruksensor
- Werkspanning: DC5V.
- Capaciteit: 0-25 MPa.
- Genauigheid: ±0,1% FS.
- Uitgangsgevoeligheid: 2 mV/V.
- Nulldrift: ± 0,015% FS/°C.
- Veilige overbelasting: 120% FS.
- Draadgrootte: M10 × 1 mm.
- De temperatuur van de bedieningsruimte: -40 °C tot +125 °C.
- Beschermingsniveau: IP67.
System Accuracy
- Genauigheidsgraad: III.
- Verifiëringsnauwkeurigheid van de weegindicator: 0,02%.
- Accuraatheid van het gewicht van een enkele emmer: 0,5% tot 1,0%.
- De nauwkeurigheid van het totale laadgewicht: 1,0%.

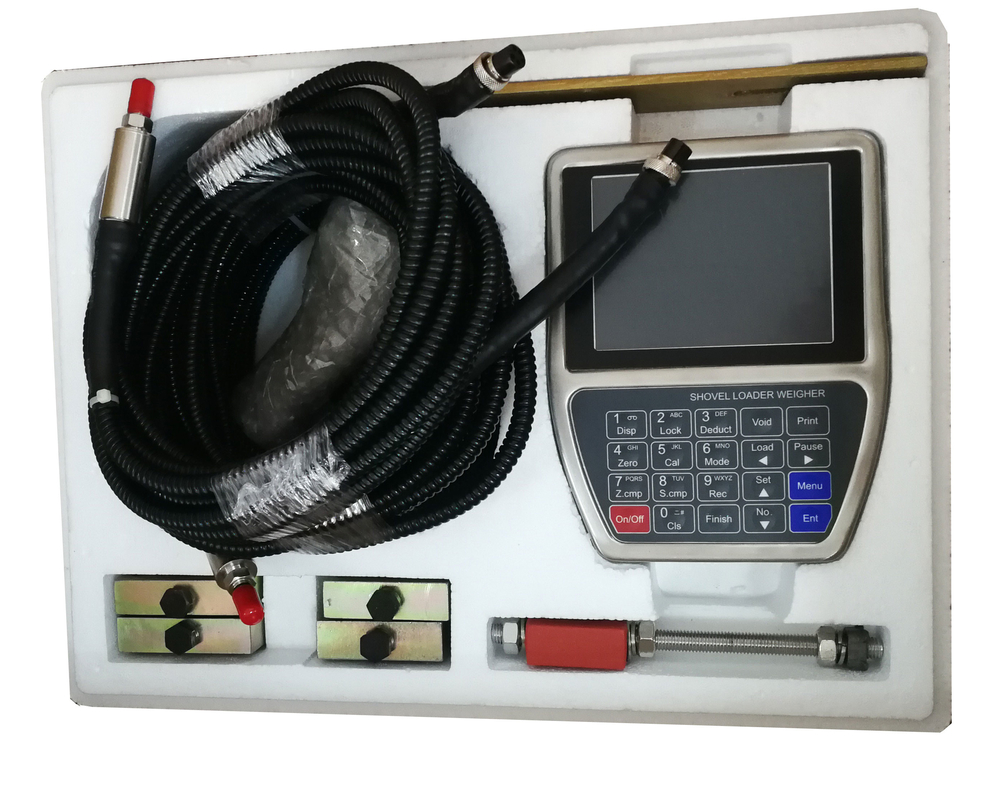

Wat is het product dat in de set is opgenomen?
- 1 Weegindicator met ingebouwde thermische printer.
- 1 Positioneringssensor.
- 2 Olijldruksensoren.
- 2 Driewegverbindingen van het plaattype.
- 1 Montagebeugel.
Werkingsbeginsel
De weegmachine is een dynamisch weeg- en automatisch totaliseringsapparaat dat op een wiellader is geïnstalleerd.
Wanneer de hefarm van de wiellader tot een bepaalde hoogte wordt opgeheven, zal de positiesensor het weegproces activeren.en de weegindicator zal het oliedruksignaal verzamelen uit de onderste en bovenste oliekamers van de oliecilinder voor armheffenNa de signalverwerking en compensatie wordt het gewicht van de enkele emmer automatisch berekend en tot totaalgewicht van de lading vergeleken.De exploitant kan beoordelen of het huidige gewicht van de enkele emmer geldig is op basis van de alarmberichten., en bevestig het lastgewicht van de laatste emmer volgens de negatieve afwijking.
Systeemconfiguratie
1 Weegtoestel met thermische printer.
1 positiesensor.
2 Oliedrukgevoelens.
2 Plaatvormige driewegverbindingen.
Schaafladers Weegschaal met hoge bemonsteringsfrequentie 400 Hz Weegsysteem, wielladers
BST106-N59[B] Geschikt voor de reeks wielladers met een laadvermogen van 1 tot 12 ton.
Nieuwe Schopbelader Weegcontroller BST106-N59[B] is met metalen olie druk sensor buis en metalen positie sensor buis.Er zijn een aantal punten waar je op moet letten bij het bestellen.:
1Als u langer buis nodig, pls vertel ons de exacte lengte bij het plaatsen van de bestelling;
2Als de driewegverbinding van uw laadmachine speciaal is, geeft u ons dan het modelnummer van de laadmachine die u wilt installeren of stuurt u ons de gedetailleerde gegevens van de driewegverbinding die u nodig heeft;

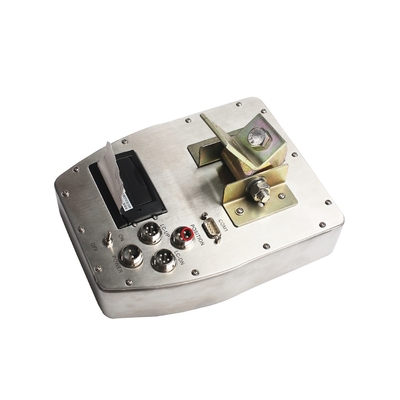

3. Standaard configuratie is met ingebouwde printer, als je een printer extern wilt aansluiten, dat is ok, vertel het ons gewoon als je bestelling plaatst.
Leveringswijze:
- EMC-ontwerp met een hoge anti-jam voor industriële omgeving.
¢ DC24V-toevoer met omgekeerde polariteitsbescherming.
32 bit ARM CPU met 72MHz en hogere rekensnelheid.
- stofdichte roestvrij staal omhulsel met beschermingsniveau IP65.

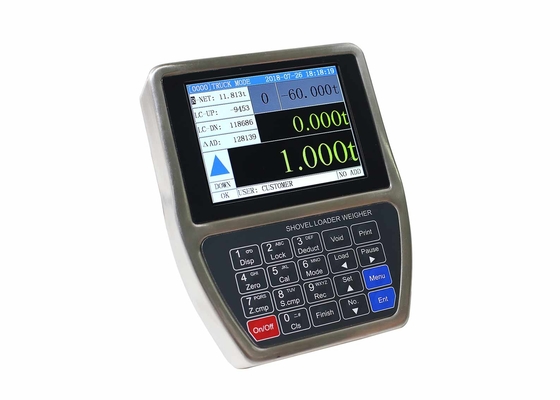

640×480 TFT-scherm met Engels display en ingang.
️ 24-bits Σ-△ADC met interne resolutie 1/1,000,000.
¢ Hoge bemonsteringsfrequentie 400 Hz.
Speciale antivibratie digitale filteralgoritme voor nauwkeurig wegen, stabiel weergeven en snelle reactie.
Speciale versnellingscompensatie-algoritme.
¥ 10000 laadgegevens kunnen worden opgeslagen.
Elke plaat kan 50 enkelvoudig laadgewicht bevatten.
System Accuracy
️ nauwkeurigheidsgraad: III.
- Genauigheid van de weegindicator: 0,02%.
¢ nauwkeurigheid van het gewicht van een enkele emmer: 0,5%~1,0%.
- Accuraatheid van het totale laadgewicht: 1,0%.
